Цветные поворотные камеры Spectra IV IP с трансфокатором и трансляцией трех независимых потоков видео в MPEG-4/M-JPEG

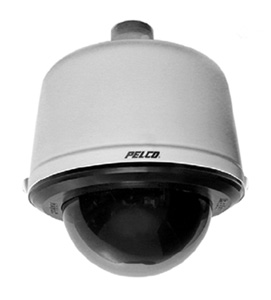

Интегрированные купольные IP-камеры серии Spectra IV IP компании Pelco имеют модульную конструкцию с взаимозаменяемыми компонентами: камерный блок с поворотным устройством и купол могут быть подобраны для конкретной системы видеонаблюдения. Каждая камера этой серии оснащена IP-модулем TXB-IP (веб-сервером и интерфейсом 100BASE-TX) для передачи видео, управления и настроек по сети, в том числе через веб-браузер. По IP-сети поворотная камера передает одновременно три видеопотока – два в MPEG-4 (до 30 к/с с разрешением 4CIF) и один – в M-JPEG (до 15 к/с, CIF). В зависимости от модели цветные Spectra IV IP оснащены трансфокатором с 16 или 22х оптическим увеличением, дополненным 8 или 12х цифровым зумом, имеют чувствительность 0,02 или 0,05 лк, и могут работать при низкой освещенности за счет использования технологии LowLight. Поворотное устройство камеры обеспечивает точность позиционирования ±0,1º, скорость панорамирования до 400º/с и наклона до 200º/с. Для работы в жестких климатических условиях поворотные камеры могут быть укомплектованы термокожухом.

Обладающие одновременно IP и аналоговой функциональностью, поворотные IP-камеры соответствует требованиям любых систем видеонаблюдения. При реализации PTZ функции Spectra IV IP реагирует на перемещение джойстика с предельно малой задержкой - 117 мс, тогда как для ситуаций, требующих незамедлительного наблюдения без задержки, предусмотрена возможность аналогового видеоконтроля. Кроме того, поворотная камера передает качественное real-time видео и оснащена пассивным передатчиком видеоданных по UTP. Русифицированное меню упрощает управление и регулировку рабочих параметров камеры: АРУ, баланс белого, скорость электронного затвора и др. Вся информация о настройках и предустановках записывается и хранится в специальном блоке памяти.

Автоматическая инсталляция и конфигурация камеры в сети
Благодаря поддержке сервиса UPnP поворотная камера может конфигурироваться в сети Ethernet 100BASE-TX автоматически. Она также может автоматически получить свободный IP-адрес в сети по протоколу DHCP и определить протокол телеметрии – Coaxitron, Pelco P или D. Одновременно доступ к Spectra IV IP могут получить до 5 пользователей, а при широковещательной трансляция видео с камеры в формате MPEG-4 – неограниченное число пользователей. От несанкционированного доступа поворотные камеры защищает многоуровневая система паролей.

Передача по сети двух видеопотоков MPEG-4 и одного M-JPEG
Для формирования качественного видео независимо от освещенности на объекте, цветная IP-камера использует режим LowLight, позволяющий компенсировать недостатки изображения на объектах с низкой освещенностью. Более высокую чувствительность (0,02 лк) имеет Spectra IV IP DD4C22-X, которая оснащена 22-кратным трансфокатором и EXview HAD матрицей. Сформированное видео каждая поворотная камера транслирует одновременно в трех видеопотоках: два в MPEG-4 с частотой до 30 к/с и выбором разрешения от 4CIF (704х576 пикс.) до QCIF (176х144 пикс.), и один – в M-JPEG с частотой до 15 к/с. Функция Autonegotiate позволяет настраивать оптимальную скорость передачи данных, когда поворотные камеры работают в сетях с разной пропускной способностью.

Открытая архитектура для системной интеграции
Помимо просмотра видео, настройки и управления через веб-браузер, камеры Spectra IV IP могут быть интегрированы в систему Pelco Endura, которая предоставляет широкие возможности «живого» видеонаблюдения, записи, конфигурации и управления. Благодаря открытой архитектуре встроенного ПО, поворотная камера работает со всеми известными IP протоколами и поддерживает разработанную API документацию для ее интеграции в сетевые приложения сторонних производителей, в частности, компаний Milestone и Lenel.

Точное и быстрое наведение камеры на цель
За счет использования проработанной конструкции поворотного устройства, точность позиционирования камеры Spectra IV IP составляет ±0,1º, скорость панорамирования до 400º/с и наклона до 200º/с. При этом скорость поворота и наклона изменяется пропорционально коэффициенту трансфокации: снижается в пропорции к глубине зума. Поскольку поворотная камера имеет автофокус, изображение всегда будет неизменно четким. Поворот в вертикальной плоскости на 180º камера выполняет при помощи функции Auto Flip. При необходимости поворотное устройство можно запрограммировать максимально на 256 предустановок и до 8 туров.

Функция Window Blanking и экранные титры
Когда отдельные зоны в пределах области видеонаблюдения должны быть скрыты от операторов службы безопасности, поворотная камера позволяет задействовать функцию Window Blanking: при определенных значениях приближения на экране возникают горизонтальные и вертикальные «маски», скрывающие заданные участки. Также имеется возможность разбить изображение с камеры на 8 зон и снабдить каждую метками. В процессе работы Spectra IV IP, на экран монитора помимо передаваемого изображения могут выводиться титры: предустановки поворотного устройства, координаты, положение меток, коэффициент увеличения и др. Кроме того, на экране появляется указатель «компас», показывающий направление, в котором движется поворотная камера.

Тревожные интерфейсы и программирование реакции Spectra IV IP на событие
При необходимости купольная поворотная камера позволяет задействовать 7 тревожных входов и 2 релейных выхода (модель DD4C22-X). Алгоритм реакции Spectra IV IP на тревогу может быть индивидуально запрограммирован на три «сценария», причем камера либо инициирует сохраненные шаблоны, либо переходит к соотнесенным с событием предустановкам. После тревоги поворотная камера возвращается к предварительно запрограммированному «посттревожному» положению или обратно к своей позиции до тревоги.

Возможность выбора модели Spectra IV IP под конкретные задачи видеонаблюдения
В серию входят поворотные камеры, предназначенные как для работы в помещениях, так и для уличной установки в самых разных, в том числе суровых климатических, условиях видеонаблюдения. Уличные камеры, например, антивандальная Heavy-Duty с усиленным кожухом, нагревателем и защищенным решеткой стеклом, способны функционировать при температуре от –51ºC до +60ºC. А специально для видеонаблюдения в условиях агрессивной окружающей среды предназначена камера Stainless Steel из нержавеющей стали.

Основные технические характеристики на поворотные камеры Pelco Spectra IV IP
