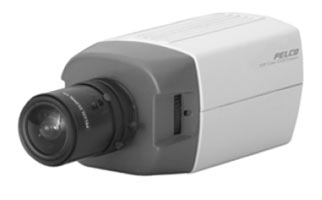

Малогабаритные камеры наблюдения Pelco серии CC3710UH со встроенным передатчиком видео по витой паре

Цветные камеры наблюдения CC3710UH американской компании Pelco передают качественное изображение с разрешение 540 ТВЛ при освещенности 0,7 лк, что позволяет использовать их на объектах с низким уровнем освещения. Эта камера оснащена ПЗС-матрицей высокого разрешения с построчным переносом, имеет встроенный передатчик видео по витой паре, а также поддерживает функции баланса белого, компенсации встречной засветки, управления электронным затвором, компенсации мерцания и др. В состав серии CC3710UH входят камеры наблюдения с питанием от адаптера и от сети переменного тока. Кроме того, в комплекте с камерой можно приобрести термокожух для установки на улице.

Благодаря высокочувствительной ПЗС-матрице Sony SuperHAD, эти камеры наблюдения формируют качественное изображение с разрешение 540 ТВЛ, что на 60 ТВЛ больше, чем у их предшественниц серии CC3710H.  По своим функциональным возможностям CC3710UH повторяют CC3710H. Настройка таких функций, как АРУ, автоматический электронный затвор, компенсация встречной засветки, компенсация мерцания, внутренняя синхронизация, автоматический баланс белого, осуществляется с помощью шести микропереключателей на задней панели корпуса видеокамеры. При этом CC3710UH могут работать с объективами с автодиафрагмой, управляемой видеосигналом или сигналом постоянного тока.

Модельный ряд камер серии CC3710UH
В серию CC3710UH входят цветные камеры наблюдения с питанием от источника переменного или постоянного тока  (CC3710UH-6X) и от электросети (CC3710UH-7X). Для удобства оператора системы наблюдения на задней панели камеры есть светодиодный индикатор, который показывает, когда питание включено, а также стоит маркировка напряжения питания. Специалисты компании Pelco рекомендуют использовать низковольтные модели только с изолированными источниками питания класса 2, прошедшими сертификацию UL.

Синхронизация работы нескольких камер в системе наблюдения
Все модели серии CC3710UH поддерживают два режима синхронизации – от внутреннего синхрогенератора и по частоте питающей сети. Режим синхронизации можно настроить при помощи микропереключателя на задней панели CC3710UH. При подключении к источнику постоянного тока камера наблюдения автоматически переходит в режим внутренней синхронизации. В случае питания от источника переменного тока или по электросети (для высоковольтных моделей) микропереключатель устанавливается в положение LL, после чего производится настройка вертикальной фазы каждой CC3710UH в системе по фазе контрольной камеры.

Компенсация биения в кадре
Во время работы камеры наблюдения в условиях флуоресцентного освещения часто возникает биение в кадре, которое затрудняет восприятие видеоизображения. Это обусловлено совпадением частоты мерцания источников света со скоростью электронного затвора. CC3710UH позволяет устранить нежелательный эффект с помощью функции Flickerless, но при этом рекомендуется отключать электронное управление ее затвором.

Выбор способа передачи видеосигнала
Цветная камера наблюдения Pelco серии CC3710UH отличаются наличием не только традиционного композитного видеовыхода, но и встроенного пассивного передатчика видеосигнала по витой паре и разъема RJ-45 для подключения сетевого кабеля. Это дает инсталлятору возможность выбора наиболее приемлемого способа передачи видеосигнала от камеры к другим устройствам системы наблюдения.

При передаче по коаксиальному кабелю видеосигнал быстро затухает и подвержен помехам от электрооборудования или близлежащих линий электропередач. Поэтому, если необходимо передавать видеосигнал с камеры наблюдения на большие расстояния, рекомендуется использовать витую пару. Встроенный в CC3710UH передатчик преобразует композитный видеосигнал в симметричный дифференциальный и передает его на приемник. При обратном преобразовании дифференциального сигнала шумовые составляющие, находящиеся в противофазе, вычитаются, в результате чего получается чистый от помех композитный видеосигнал.

Разъем RJ-45, расположенный на задней стенке камеры наблюдения, позволяет подключать камеру к локальной сети, через которую можно передавать одновременно и видеосигнал, и питание 12 В постоянного тока или 24 В переменного тока. При этом возможна передача видео с камеры наблюдения как в форме композитного, так и в форме симметричного дифференциального сигнала. Если в системе наблюдения планируется использовать витую пару для передачи композитного видеосигнала (например, к коммутационному боксу), то на принимающей стороне должен быть только активный приемник видео по витой паре; для преобразования дифференциального симметричного сигнала допустимо использовать и пассивный приемник, однако специалисты «Pelco» рекомендуют и в этом случае устанавливать активные приемники.

Дополнительное оборудование
Для удобства настройки камеры наблюдения можно использовать портативные пульты настройки CST150 и CST100, которые подключаются к задней панели CC3710UH. Для контроля качества настройки к CST100 можно подключить сервисный монитор, на который будет выводиться изображение, а у CST150 для этих целей служит встроенный жидкокристаллический миниатюрный дисплей (видоискатель). Для монтажа CC3710UH на объекте наблюдения выпускаются кронштейны двух типов: PCM150-6 для камер наблюдения с напряжением питания 12 В пост. тока или 24 В пер. тока, а PCM150-7 для моделей с напряжением питания 100–240 В переменного тока.

Основные технические характеристики камеры наблюдения серии CC3710UH
