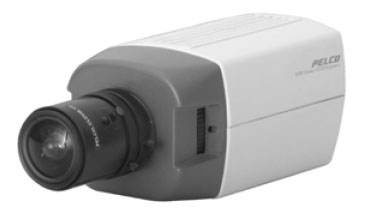

MC3610H - камера наблюдения с передатчиком по витой паре

Монохромная камера наблюдения MC3610H американской компании Pelco предназначена для организации наблюдения на объектах с низким уровнем освещенности. MC3610H имеет разрешение 570 ТВЛ, чувствительность 0,04 лк и может работать от источника постоянного 12-24 В или переменного 110-240 В тока. Благодаря встроенному передатчику эта камера наблюдения может передавать видеосигнал не только по коаксиальному кабелю, но и по витой паре. Она позволяет устанавливать объективы с C/CS креплением, включая варифокальные объективы с управлением видеосигналом или постоянным током. Для защиты от электромагнитных полей и простоты монтажа рекомендуется использование специального кронштейна PCM150.

Для формирования высококачественного изображения камера наблюдения MC3610H использует 1/3 дюймовую ПЗС-матрицу Exview HAD с чувствительностью 0,04 лк. Эта камера выпускается в двух модификациях - MC3610H-6X и MC3610H-7X. При этом модель с окончанием 6X запитывается от источника постоянного тока с напряжением 12-24В, а модель с окончанием 7X – от источника переменного тока с напряжением 110-240В. Кроме того, в MC3610H реализованы такие функции, как АРУ, электронный затвор, компенсация встречной засветки, компенсация биения и режим синхронизации.

Совместимость с большим числом объективов
Каждая камера наблюдения MC3610H оснащена креплением объективов с C/CS резьбой (на фабрике они настраиваются под объектив с CS-резьбой), имеет разъем для управления автодиафрагмой и поддерживает управление объективом по видеосигналу или по сигналу постоянного тока. Благодаря этому с MC3610H можно использовать практически любой объектив: с ручной или автоматической диафрагмой, с фиксированным фокусным расстоянием, вариообъектив или трансфокатор.

Передача видеосигнала по витой паре
Встроенный в камеру наблюдения передатчик преобразует композитный видеосигнал в симметричный дифференциальный и передает его по витой паре на приемник. При обратном преобразовании дифференциального сигнала шумовые составляющие, находящиеся в противофазе, вычитаются, в результате чего получается чистый от помех композитный видеосигнал. При выводе видео с камеры наблюдения одновременно на UTP- и на BNC-выход специалисты Pelco рекомендуют использовать активные приемники видеосигнала по витой паре.

Компенсация биения в кадре
Если черно-белая камера наблюдения Pelco работает в помещении с флуоресцентным освещением, то частота мерцания источников света может совпадать со скоростью электронного затвора. В этом случае может возникнуть биение в кадре, которое камера компенсирует с помощью функции Flickerless. Для корректной работы этой функции рекомендуется отключать электронное управление затвором.

Варианты синхронизации камеры наблюдения
MC3610H поддерживает режим синхронизации по сети питания или внутренней синхронизации. Последний режим используют, если на видеомонитор выводится изображение только с одной камеры. Если камера наблюдения получает питание от источника постоянного тока, то она будет работать в режиме внутренней синхронизации независимо от положения соответствующего микропереключателя.

Варианты настройки камеры MC3610H
Монохромная камера наблюдения MC3610H выпускается в компактном пластиковом корпусе, на задней панели которого размещены различные разъемы и микропереключатели, в том числе композитный видеовыход, разъем RJ-45, гнезда для управления объективом DC и синхронизации по сети и разъем для подключения электропитания. Для регулировки настроек камеры можно использовать как эти микропереключатели, так и портативные пульты настройки CST150 и CST100 компании Pelco, которые подключаются к задней панели камеры через сервисный разъем. Обе модели пультов имеют три кнопки, дублирующие три верхних микропереключателя камеры наблюдения. CST100 оснащен видеовыходом для подключения сервисного монитора, на который можно выводить изображение с камеры для контроля качества настройки. У CST150 для этих целей служит встроенный жидкокристаллический миниатюрный дисплей (видоискатель).

Специальный кронштейн для установки камеры на объекте
Для монтажа камеры наблюдения на объекте предусмотрен специальный кронштейн PCM150 (продается отдельно). На переходной плате этого кронштейна расположены разъемы, посредством которых производится подключение камеры к системе наблюдения (видео, данные и питание). Связь переходной платы с камерой осуществляется по единственному кабелю, помещенному внутрь поворотного держателя. Для крепления MC3610H применяются кронштейны двух типов: PCM150-6 для MC3610H-6X (с напряжением питания 12 В пост. тока / 24 В пер. тока) и PCM150-7 для MC3610H-7X (с напряжением питания 100–240 В пер. тока).

Основные технические характеристики на черно-белые камеры наблюдения MC3610H

Черно-белые камеры наблюдения Pelco MC3610H уже поступили на российский рынок. Для получения дополнительной информации на MC3610H и другое оборудование Pelco для систем видеонаблюдения направляйте запрос на pelco@pelco-cctv.ru или обращайтесь в офисы компаний, которые имеют статус - официальные дилеры Pelco. Здесь же вам предоставят данные о наличии товара на складе, сроках его доставки, скидках и другую информацию.
